Investigue acerca los materiales que ha utilizado en las clases anteriores:

Conceptos, para qué sirve, características, describa como lo ha utilizado en las conexiones.

·         Led

·         Resistencias

·         Potenciómetros

·         Fotorresistencias

·         cables macho-macho / macho hembra

·         protoboard

·         batería

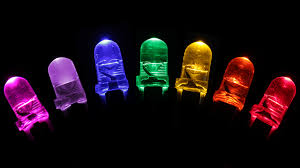

¿Qué es un led? ¿Para qué sirve?

Un led o “Light-emitting diode” es un componente electrónico el cual transforma la electricidad en luz, este deja pasar la corriente en un solo sentido.

Sus principales características son:

·         Bajo consumo energético.

·         Pueden ser fabricados con un tamaño muy reducido.

·         Son muy resistentes.

·         Disponen de tiempo de encendido y apagado inferiores milisegundo.

Constan de seis partes:

·         Ánodo.

·         Cátodo.

·         Capsula plástica.

·         Hilo conductor.

·         Semiconductor.

·         Copa Reflectora.

¿Qué es una resistencia?

Una resistencia eléctrica es una oposición a la corriente eléctrica, es decir al movimiento de los electrones, la unidad que mide esta característica es el ohmio, y se representa con la letra griega omega (W).

Estas se distinguen por sus franjas de colores las cuales indican su valor.

Características de una resistencia:

·         se El valor en ohm que posee Valor nominal: Es el valor en Ohm que posee. Este valor puede venir impreso o en código de colores.

·         Tolerancia: Es el error máximo con el que se fabrica la resistencia. Esta tolerancia puede ser de +-5% y +-10%, por lo general.

·         Potencia máxima: Es la mayor potencia que será capaz de disipar sin quemarse.

¿Qué es un potenciómetro?

Es un resistor eléctrico de tipo pasivo con un valor de resistencia variable los cuales generalmente son de ajuste manual. Estos utilizan tres terminales de corriente y se usan en circuitos con poca corriente

¿Qué es una fotorresistencia?

Una fotorresistencia o LDR lo cual  significa Light Dependent Resistor, es un resistor el cual su valor está indicado en la cantidad de luz que la ilumina.



Características de una fotorresistencia:

·         Están fabricados con materiales de estructura cristalina.

·         El valor de una fotorresistencia no varía cuando se pasa de luz a oscuridad.

·         Es un elemento muy útil en aplicaciones en circuitos en donde se tiene que detectar la ausencia de luz en el día.

¿Qué es un cable macho-macho? ¿Qué es un cable macho-hembra?

Son conectores los cuales te permiten hacer puentes en los diferentes tipos de circuitos o conectar las cosas las unas a las otras y mantener tu circuito de manera ordenada.

¿Qué es un protoboard?

También llamado Tabla de pruebas, como su nombre lo indica su función principal es hacer prueba del funcionamiento los diferentes circuitos electrónicos que hagamos.

Características de un protoboard:

·         Sirve para probar el correcto funcionamiento de un circuito.

·         Consta de tres partes.

Partes de un protoboard:

·         Placa para fuente de alimentación

·         Placa central para circuitos

·         Placa para fuente de alimentación

¿Qué es una batería?

Artefacto que acumula energía atreves de procesos electroquímicos. Trabajan como generadores secundarios de electricidad ya que su funcionamiento depende de carga eléctrica previa.

Cómo prender  un Led:

(Es recomendable no conectar la pila al principio de este proceso para prevenir que el Led se queme)

Hacemos un puente con dos cable macho-macho, primero observemos que en la mitad del protoboard hay una división, ahí es donde va a ir el puente, conectamos un clave macho-macho a un lado del puente en un punto positivo y el extremos opuesto los conectamos en el otro lado del puente en un punto positivo.

Hacemos lo mismo pero envés de conectarlos en puntos positivos, conectamos el cable macho-macho en puntos negativos para hacer un puente en el lado negativo.

Conectamos un extremo de un cable macho-macho de cualquier color en unas de las filas negativas del protoboard mientras que su otro extremo lo colocamos en el lugar de nuestra preferencia en el rectángulo de en medio el cual es la más grade del objeto.

Hacemos lo mismo otra vez pero esta vez colocamos el cable en unas de las filas positivas.

Luego colocamos el Led en un lugar en donde tanto su alambre negativo este en la misma fila o columna que el cable negativo  como en donde su alambre  positivo este en la misma fila o columna que el cable positivo.

(El alambre positivo del Led es más largo que el negativo)

Cogemos  una resistencia y ponemos sus patas de modo que coincidan con las columnas o filas en las cuales están las patas del Led.

Por último conectamos la batería con el protoboard, su cable negativo con la fila negativa y su cable positivo en la fila positiva.

Y así es como se prende un Led utilizando un protoboard.

(Podemos probar si nuestros Leds funcionan si colocamos ambos de sus alambres en los pequeños agujeros de nuestra pila pero hay que tener cuidado del que el Led no se queme)

Como prender tres leds con una sola resistencia:

 Lo primero que hay que hacer para encender tres leds con una sola resistencia es lo siguiente:

Como podemos ver, los rectángulos más pequeños del  protoboard están divididos en la mitad con un espacio vertical, vamos a hacer un puente ahí, cogemos un cable macho-macho y lo colocamos en un punto negativo de la primera fila del protoboard y su otro extremo lo colocamos en la otra mitad del protoboard en su fila negativa.

Después repetimos el proceso pero en la fila del protoboard positiva.

Luego ponemos un extremo de un cable macho-macho en un punto negativo y su otro extremo lo ponemos es un punto del rectángulo más grande de nuestro protoboard.

Repetimos el proceso con la fila positiva.

Ponemos un led cuyo alambre positivo va a estar en el punto debajo del extremo del cable macho-macho positivo el cual está en el rectángulo más grande del protoboard.

Colocamos otro led  cuyo alambre positivo va estar en el punto de arriba del alambre negativo de nuestro primer led.

Repetimos el literal siete con otro led.

El alambre derecho de la resistencia va estar en el punto de alado del alambre negativo del tercer led. El extremo del cable macho-macho negativo va en el punto de alado del alambre izquierdo de nuestra resistencia.

Primer circuito con potenciador

Conectamos el potenciador.

Colocamos un extremo de un cable macho-macho en una fila positiva y su otro extremo en la pata positiva de la potenciador.

Conectamos un cable macho-macho al punto de abajo del controlador del potenciador y su otro extremo lo colocamos en otro punto

Colocamos un cable macho-macho cuyo primer extremo va estar en el punto debajo de la pata negativa del potenciador  y su otro extremo va estar en una fila negativa.

Luego ponemos un led cuya pata positiva va a estar en el punto de arriba del segundo extremos del cable macho-macho cuyo primer extremo está debajo de la pata controladora del potenciador.

Ponemos una resistencia en el punto debajo de la pata negativa del led

Conectamos un cable macho-macho cuyo primer extremo va estar en una fila negativa y cuyo segundo extremo va a estar en el punto de arriba del alambre libre de la resistencia.

Conectamos la batería.

Segundo circuito con fotorresistencia:

Conectamos el potenciador

Colocamos un extremo de un cable macho-macho en una fila positiva y su otro extremo en la pata positiva de la potenciador.

Conectamos un cable macho-macho al punto de abajo del controlador del potenciador y su otro extremo lo colocamos en otro punto

Colocamos un cable macho-macho cuyo primer extremo va estar en el punto debajo de la pata negativa del potenciador  y su otro extremo va estar en una fila negativa.

Luego ponemos un led cuya pata positiva va a estar en el punto de arriba del segundo extremos del cable macho-macho cuyo primer extremo está debajo de la pata controladora del potenciador.

Colocamos un cable macho-macho debajo de la pata negativa del led y cuyo otro extremo lo ponemos en otro punto.

Ponemos una fotorresistencia en el punto de arriba del cable macho-macho colocado antes.

Hacemos un puente en la mitad del protoboard.

Colocamos un cable macho-macho el cual va estar en la pata libre de la fotorresistencia su otro extremo en una fila negativa.

Conectamos la batería.

Como encender un led con un pulsador:

Ponemos nuestro pulsador como si fuera un puente entre la parte negativa de nuestro led y la parte positiva en nuestro protoboard.

Colocamos en la sección negativa de nuestro protoboard una especie de escalera con tres leds.

En el punto de arriba de la pata positiva del led que está más abajo conectamos un extremo de un cable macho-macho cuyo su otro extremo va estar en la fila positiva por donde va a estar el cable positivo de nuestra batería próximamente.

Ponemos una resistencia cuyo primer alambre va estar en el punto de arriba de la pata negativa del led que está más arriba, y cuyo segundo alambre va a estar en la pata inferior derecha de nuestro pulsador.

Con un cable macho-macho conectamos la pata superior izquierda de nuestro pulsador con la fila negativa en la cual va ir el cable negativo de nuestra pila próximamente.

Conectamos nuestra batería.

Cada vez que presionemos nuestro pulsador se va a encender el led.
